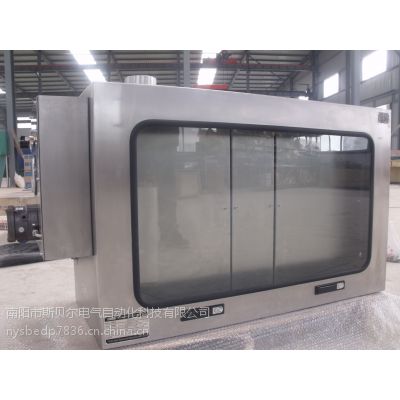

FPK21型防爆正压电气柜

FPK21型防爆正压柜

控制系统介绍

1、防爆正压电器柜适用范围：

l 1、2区危险场所ⅡA～ⅡC危险性气体；

l 温度组别：T1～T4；

l 和正压外壳及排气阀一起组成完整的正压控制系统，作为工厂用电气设备的控制和保护；

l 内部可装小型变频器，散热好。

2、防爆正压电器柜结构特点：

l 采用气动元件，手动操作，可靠性高；

l 仅有1个防爆压差开关为电气元件，提供单刀双掷开关干接点；

l 压力显示，4006还具有流量显示；

l 卡套式接头，施工方便，密封可靠不漏气；

l 连接管道为抛光不锈钢管，可根据现场实际任意弯曲，实用美观；

l 控制器和正压外壳可分开安装。

3、防爆正压电器柜 正压控制系统简介

正压控制系统如图所示，由正压外壳、正压控制器和排气阀（压力释放阀）组成，具有开机前快速换气，运行过程中保压功能。换气时大流量吹扫，快速稀释柜内危险性气体，待危险气体浓度达到安全浓度时停止吹扫，保压运行。运行时柜体内压力较低，耗气量小，节能环保。

                        正压控制系统图

5、防爆正压电器柜 正压控制器

a. S3000简介

S3001-py、pz正压控制器具有开机前手动换气，换气结束后供电，当正压值低于100Pa时压力开关动作,切断电源功能。正压控制器的压力表可直接显示正压室的正压值。用户仪表、电器、电缆引入装置安装在正压室内。正压控制系统输出1常开1常闭触点，当正压值低于正压下***，切断系统电源。

b. S4000简介

（FPK21型防爆正压电气柜）

S4000系列正压控制器是按照GB3836.5－2004《爆炸性气体环境用电气设备 第5部分：正压外壳型“p”》的要求开发的，能满足新标准的所有规定，适用于ⅡA～ⅡC，T1～T4组爆炸性气体混合物1区危险场所。除具有S3000系列的所有功能外，还有以下功能：

l 换气流量监测

l 换气时间监测

l 换气压力监测

l 换气、运行、压力及电源指示

l 紧急情况下可实现紧急停机

c.防爆正压电器柜型号含义

d.防爆正压电器柜主要技术参数

l 防爆标志：ExpzdⅡCT4

l 额定电流：2***

l 运行正压范围：100～300Pa

l 安全压力设置点定为150Pa，当低于正压下限（100Pa）时，自动切断电源

l 耗气量：2.8-99L/h

l 换气量：5倍外壳容积

l 换气时间：外壳容积(L)／换气流量(L/min)   单位：分钟

l 换气流量：＞340L/min(20390L/hr)

l 系统供气口：G1／2外螺纹

l 壳体供气口：G1／2内螺纹或外螺纹

l 正压控制器输出为防爆压力开关的1常开1常闭触点：220VAC ***(控制切断或接通正压柜的电源)

l 外壳防护等级：正压室IP54

l 气源：经过滤、净化的0.55～0.83MPa的安全、干燥、洁净空气

6、排气阀

a.防爆正压电器柜适用范围

    排气阀为正压型防爆电气控制柜的附件，和正压控制器配套使用。

b.防爆正压电器柜结构特点

l 机械结构，可靠性高；

l 无电气元件；

l 压力达到换气压力时阀盖打开，压力下降到运行压力时阀盖关闭；

l 内置阻火网，有效消除火花颗粒。

c.外形及安装尺寸

7、FPK21型防爆正压电气柜 订货须知

① 用户必须提供工程设计资料，技术要求等。

② 注明产品型号规格，防爆等级、外壳材质及面漆色泽要求；

③ 如有其它特殊要求时，可于订货时面议协商确定。

   （FPK21型防爆正压电气柜）
